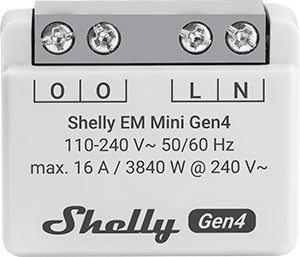

Shelly EM Mini Gen4

Entradas

2 entradas de línea en terminales de tornillo: 1 L y 1 N

Salidas

2 salidas de circuito de carga (puenteadas internamente): 2 O

Conectividad

Wi-Fi

Bluetooth

Zigbee

Tipos de carga soportados

Resistiva (bombillas incandescentes, dispositivos de calefacción)

Capacitiva (drivers de luz LED, bancos de condensadores, equipos electrónicos, condensadores de arranque de motor)

Inductivo (transformadores, ventiladores, frigoríficos, aires acondicionados)

Interfaz de usuario

Entradas

Un botón (Control)

Mantén pulsado y mantenido pulsado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.

Mantén pulsado y mantenido pulsado durante 10 segundos para restablecer el dispositivo de fábrica.

Pulsa el botón 5 veces para cambiar el dispositivo de Matter (por defecto) a perfil Zigbee. El dispositivo entra en modo inclusión durante 3 minutos. Incluye el dispositivo siguiendo las instrucciones de tu sistema de domótica Zigbee.

Pulsa el botón 3 veces para reiniciar el modo de inclusión durante otros 3 minutos si te has saltado la ventana anterior de 3 minutos.

Salidas

Indicación LED (monocolor)

AP (Access Point) activado y Wi-Fi desactivado:
1 segundo / 1 segundo ONOFF

Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo / 3 segundos ONOFF

Conectado a una red Wi-Fi:
Constantemente ON

La nube está habilitada, pero no conectada:
1 segundo /5 segundos ONOFF

Conectado a Shelly Cloud:
Constantemente ON

OTA (Actualización por aire):
1/2 seg / 1/2 segundo ONOFF

Botón pulsado y mantenido durante 5 segundos:
1/2 segundo / 1/2 segundo ONOFF

Botón pulsado y mantenido durante 10 segundos:
1/4 de segundo / 1/4 de segundo ONOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Especificaciones

Enlarges the table by opening it in a full screen dialogAbierto
Quantity

Value

Physical

Size (HxWxD):

29x34x16 mm / 1.34x1.11x0.63 inch

Weight:

13 g / 0.46 oz

Screw terminals max torque:

0.4 Nm / 3.5 lbin

Conductor cross section:

0.5 to 4 mm² / 20 to 11 AWG (solid, stranded, and bootlace ferrules)

Conductor stripped length:

6 to 7 mm / 0.24 to 0.28 in

Mounting:

Wall console

Shell material:

Plastic

Shell color:

White

Terminals color:

Grey (Mouse Grey)

Environmental

Ambient working temperature:

-20 °C to 40 °C / -5 °F to 105 °F

Humidity:

30 % to 70 % RH

Max. altitude:

2000 m / 6562 ft

Electrical

Power supply:

110-240 V~

Power consumption:

< 1 W

External protection:

Tripping characteristic B or C, max. 16A max. rated current, min. 6 kA interrupting rating, energy limiting class 3

Sensors, meters

Voltmeter (AC):

110-240 V~ 50/60 Hz

Voltmeter accuracy:

±1%

Ammeter (AC):

0 - 16A

Ammeter accuracy:

±1%

Power and energy meters:

Active power

Active energy

Measurement data storage:

At least 10 days of 1 min data resolution

Data export:

CSV for PQ recorded values

JSON format export through RPC

Output circuits ratings

Power measurement:

Yes

Max. measurement voltage:

240 V~

Max. measurement current:

16 A

Max. measurement power:

3840 W

Radio

Wi-Fi

Protocol:

802.11 b/g/n/ax

RF band:

2412 - 2472 МHz

Max. RF power:

< 20 dBm

Range:

Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors
(Depends on local conditions)

Bluetooth

Protocol:

5.0

RF band:

2402 - 2480 MHz

Max. RF power:

< 4 dBm

Range:

Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors
(Depends on local conditions)

Zigbee

Protocol:

802.15.4

RF bands:

2400 to 2483.5 MHz

Max. RF power:

< 20 dBm

Range:

Up to 100 m / 328 ft indoors and 300 meters / 984 ft outdoors
(Depends on local conditions)

Microcontroller unit

CPU:

ESP-Shelly-C68F

Flash:

8MB

Firmware capabilities

Schedules:

20

Webhooks (URL actions):

20 with 5 URLs per hook

Guion:

Sí

MQTT:

Sí

UDP:

Sí

Calendarios avanzados:

Sí

KVS (Tienda Clave-Valor):

Sí
