.Descripción breve

Características principales

• Montaje en riel DIN

• Calibración de atenuación automática: proporciona una atenuación suave en todo el rango.

• Modo de entrada mediante interruptor/botón: permite un control de entrada flexible a través de interruptores o botones.

• Control de atenuación con uno o dos botones: permite utilizar todas las funcionalidades del dispositivo para controlar la atenuación con cualquier configuración de interruptor de pared.

• Modo nocturno: permite establecer un brillo específico de las luces de entrada durante la noche.

• Brillo mínimo/máximo: replantea el rango de la señal de atenuación para obtener un control de brillo más preciso en la salida.

• Velocidad de desvanecimiento del botón: controla la rapidez con la que cambia el brillo de salida mientras se mantiene presionado el botón(es).

• Duración de la transición: controla el tiempo de atenuación de 0 a 100 %.

• Seguridad : Protecciones contra sobrecorriente/voltaje/potencia

• Horarios semanales: admite horarios y rutinas diarias, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.

• Temporizadores de encendido y apagado automático: habilita la configuración del temporizador de encendido y apagado automático.

• Acciones locales: permite crear escenarios de automatización dentro de la red Wi-Fi local, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.

• Webhooks: admite la automatización a través de una comunicación liviana e impulsada por eventos con otros dispositivos.

• Puerta de enlace BLE: facilita la comunicación entre dispositivos habilitados para BLE y Wi-Fi.

• Extensor de rango Wi-Fi: retransmite la señal Wi-Fi y extiende su alcance.

• Scripting: Permite crear escenarios de automatización a través de scripts.

• Compatibilidad: Altamente compatible con sistemas de automatización del hogar de terceros.

• No necesita concentrador: listo para usar de forma local o remota a través de Shelly Smart Control o sistemas de terceros.

Casos de uso

• Controle el brillo de las luces regulables dentro del rango de 110-240 V para establecer el brillo perfecto.

• Cree horarios inteligentes para que las luces ajusten automáticamente su brillo a lo largo del día.

• Actualice su sistema de iluminación existente con el Pro Dimmer y continúe utilizando sus interruptores actuales.

• Sincronice sus luces con las horas de salida y puesta del sol fácilmente usando programas inteligentes.

• Active un modo nocturno para reducir el brillo durante las horas nocturnas.

• Integre el Pro Dimmer con sistemas de terceros como Home Assistant, Google Home, Alexa y SmartThings para obtener opciones de control ampliadas.

• Utilice el dispositivo para atenuar o atenuar las luces con solo presionar un botón o dos veces.

• Supervise y mida el uso de energía de las luces conectadas para la gestión energética.

• Consiga un control de iluminación preciso y personalizado para instalaciones profesionales en carril DIN.

Integraciones

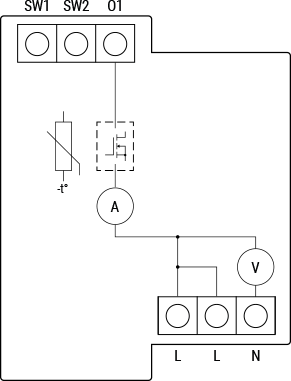

Esquemas internos simplificados

Abre la imagen en pantalla completaAbierto

Interfaces eléctricas del dispositivo

Entradas

• 2 entradas de interruptor/botón en terminales de tornillo: SW1 , SW2

• 2 entradas de alimentación en terminales de tornillo: 1 L y 1 N

Salidas

• 1 salida: O

Puerto Ethernet

• 1 conector RJ45

¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe ser metálico en las partes que toque el usuario para conectarlo o desconectarlo.

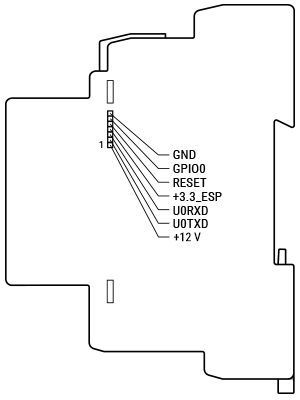

Interfaz de complemento

• Interfaz serial propietaria de Shelly

Abre la imagen en pantalla completaAbierto

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Conectividad

• Wi-Fi

• Ethernet

• Bluetooth

Características de seguridad

• Protección contra sobrecalentamiento

• Protección contra sobretensiones

• Protección contra sobrecorriente

• Protección contra sobrecargas

Tipos de carga admitidos

• Lámparas LED regulables: hasta 200 W

• Bombillas incandescentes: hasta 200 W

• Lámparas halógenas: hasta 200 W

• Transformador de núcleo de hierro con lámparas incandescentes de baja tensión: hasta 200 VA

• Transformadores electrónicos regulables: hasta 200 W

Interfaz de usuario

Entradas

• Un botón (Reinicio)

  • Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.

  • Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas

• Indicación LED

  • Encendido (rojo): el indicador de luz roja se encenderá si la fuente de alimentación está conectada.

  • Wi-Fi (varía):

    • El indicador de luz azul estará encendido si está en modo AP.

    • El indicador de luz roja se encenderá si está en modo STA y no está conectado a una red Wi-Fi.

    • El indicador amarillo se encenderá si está en modo STA y conectado a una red Wi-Fi. No está conectado a Shelly Cloud o Shelly Cloud está deshabilitado.

    • El indicador de luz verde estará encendido si está en modo STA y conectado a una red Wi-Fi y a Shelly Cloud.

    • El indicador de luz parpadeará en rojo/azul si la actualización OTA está en progreso.

  • LAN (verde): el indicador de luz verde estará encendido si la LAN está conectada.

  • Salida (roja): el indicador de luz roja estará encendido si la salida está activada.
