Shelly Pro EM-50 (El Dispositivo) es un medidor de energía monofásico de dos canales, con montaje en carril DIN. Optimizado con la máxima flexibilidad de firmware y conectividad LAN, ofrece a los integradores profesionales opciones adicionales para soluciones para el cliente final. Puede funcionar de forma independiente en una red LAN o Wi-Fi local, o también puede operarse a través de servicios de domótica en la nube mediante MQTT, HTTP y WebSocket. Todas las conexiones entrantes son compatibles con TLS.
El dispositivo reporta la energía acumulada, así como la tensión instantánea, la corriente, la potencia activa y la potencia aparente por fase en tiempo real. Almacena datos en una memoria no volátil que pueden recuperarse hasta 60 días en intervalos de 1 minuto.
El dispositivo tiene un reloj en tiempo real para mantener la hora correcta si se pierde la conexión a un servidor SNTP.
El Usuario puede acceder, configurar y monitorear remotamente el Shelly Pro EM-50, así como también el Dispositivo puede acceder y comunicarse con un sistema de automatización, siempre que estén en la misma infraestructura de red.
El dispositivo tiene una interfaz web incorporada que se puede utilizar para supervisar y controlar el dispositivo, así como para ajustar su configuración.
El dispositivo tiene un relé incorporado para el control del contactor.
Características
Medición de 4 cuadrantes
Montaje en carril DIN
Conexión del transformador de corriente
Control de contactor externo mediante relé de contacto seco incorporado
Indicación de pulso óptico del consumo de energía
Reloj de tiempo real
Registros de datos
Clase de precisión B (IEC 62053-21)
Preparado para energía fotovoltaica
Aplicaciones principales
Residencial
MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
Agrícola (granjas, graneros, silos, etc.)
Gobierno/municipal
Universidad/colegio

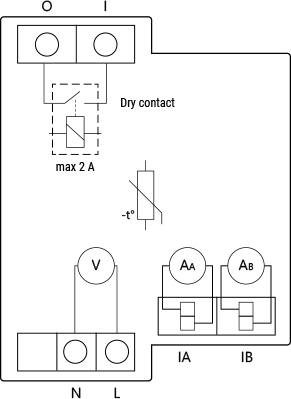

Esquemas internos simplificados
Abre la imagen en pantalla completa
Interfaces eléctricas del dispositivo
Salidas
Puerto Ethernet
¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe ser metálico en las partes que toque el usuario para conectarlo o desconectarlo.

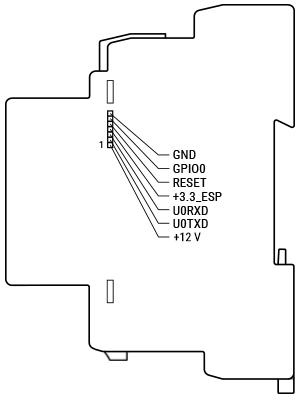

Interfaz de complemento
Abre la imagen en pantalla completa
¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!
Conectividad
Cada opción de conectividad puede ser habilitada o deshabilitada por el usuario.
Características de seguridad
Tipos de carga admitidos
Resistivas (bombillas incandescentes, aparatos de calefacción)
Capacitivos (controladores de iluminación LED, bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
Inductivos (transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Salidas
Indicación LED
Alimentación: Luz roja si la fuente de alimentación está conectada.
Wi-Fi (varía):
Luz azul si está en modo AP.
Luz roja si está en modo STA y no está conectado a una red Wi-Fi.
Luz amarilla si está en modo STA y conectado a una red Wi-Fi. No está conectado a Shelly Cloud o Shelly Cloud está deshabilitado.
Luz verde si está en modo STA y conectado a una red Wi-Fi y a Shelly Cloud.
El LED parpadeará en rojo/azul si la actualización OTA está en curso.
LAN: Luz verde si la LAN está conectada.
Salida: Luz roja si el contacto del relé de salida está cerrado.
Conteo: La luz roja parpadeará cuando el dispositivo esté midiendo energía según la configuración con una frecuencia que depende de la energía que fluye a través del circuito medido.
